Рождественская ёлочка-конструктор с Aliexpress: как сделать корпус и обеспечить питание от аккумулятора 18650

     Поздравляю всех с наступающим Рождеством и Новым 2025 годом. В данной статье я расскажу, как я доработал купленную несколько лет назад на Aliexpress. Данная елочка-конструктор до сих пор продается на али по цене от 4$.

    Данный набор для сборки состоит из 3 плат из текстолита, 6 транзисторов, 6 конденсаторов, 7 резисторов, 38 светодиодов разных цветов, кнопки-выключателя и разъёма питания. Также есть холдер для батареек, несколько винтов и гаек для его крепления к плате и кабель для питания елочки от USB-порта:



    Сборка Рождественской елочки труда не составляет для человека, которых хоть раз в жизни держал паяльник. Схема достаточно простая и представляет собой два трехфазных мультивибратора, которые во времена моего детства называли «бегущими огнями»



    После сборки и при питании от трех батареек типоразмера АА ёлочка начинает работать сразу и в дополнительных настройках не нуждается:



    Для доработки я использовал корпус, напечатанных на 3d принтере, плату контроллера заряда с защитой от переразряда аккумулятора и аккумулятора 18650:



    3D модель корпуса можно скачать на Thingiverse или у меня в телеграм-канале. Вес корпуса составляет 25грамм при 10% заполении.

    Схема соединения деталей очень простая, плата зарядки крепится к корпусу термоклеем при помощи пистолета:



    Плата основания Рождественской ёлочки крепится к корпусу также при помощи клеевого пистолета:

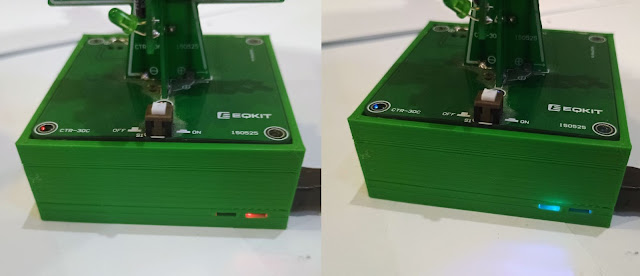

    При подключении зарядного устройства через специальные отверстия видно состояние зарядки: красный – идет заряд, синий - аккумулятор заряжен:



    На этом модернизация Рождественской елки завершена. Еще раз поздравляю всех с наступающими Рождественскими и Новогодними праздниками:
