Небольшой обзор, прошивка на ESPHome и подключение к системе умный на базе Home Assistant однокнопочного выключателя Aodu с управлением по радиоканалу 433МГц и WIFI. По умолчанию данный модуль работает с приложением Smart Life от Tuya inc. Я же успешно его прошил на ESPHome и подключил к умному дому Home Assistant.
Ссылка на модуль в магазине BangGood: Aodu Tuya Smart Life EU 433Mhz 1 Gang WIFI Light Switch
Данные со страницы магазина:
Характеристики:
• Напряжение питания: переменное 90-250В
• Максимальный ток: 10А/канал
• Максимальная мощность: 1000Вт/канал
• Частота пульта: 433 МГц
• Стандарт беспроводной связи: WiFi 2.4G
• Протокол безопасности: WPA-PSK / WPA2-PSK
• Материал корпуса: PC V0 огнеупорный + закаленное стекло
• Размер: 86 * 86 * 35 мм
• Максимальная мощность: светодиодные лампы (300 Вт), лампы накаливания (1000 Вт)
• Нагрузка: лампы накаливания, энергосберегающие лампы, светодиодные лампы и т. д.

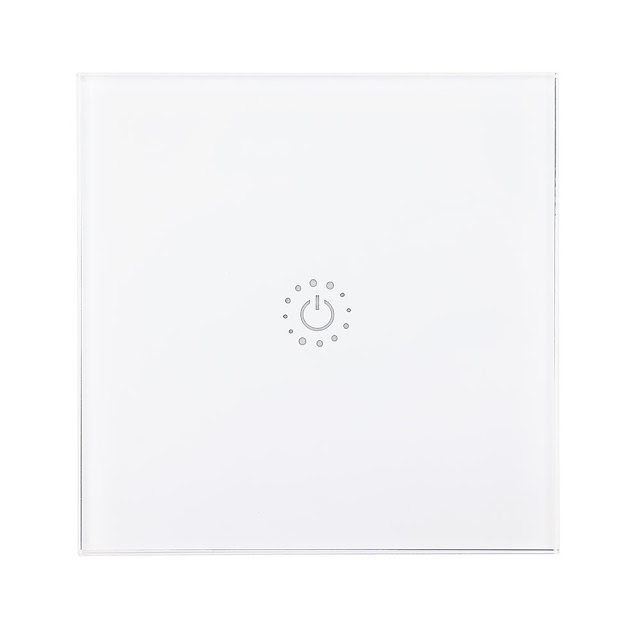

Рисунки из описания:
Подробные фото выключателя Aodu
Дальше привожу несколько фотографий упаковки, выключателя и платы крупным планом для того, чтобы можно было лучше идентифицировать модуль. Т.е. если есть такая же плата – то прошивка, приведенная ниже, должна подойти.
Коробка отличается от той, которая на фото с магазина. На самом деле она белая на которой спереди указано что это сенсорный смарт-выключатель:
На обратной стороне QR код для скачивания Smart Life App и наклеен артикул SKU:
На торце коробки еще одна наклейка:
Внутри коробки выключатель, два винта и небольшая инструкция:
Вид с обратной стороны передней стеклянной панели:
На обратной стороне подключения видно винты для подключения проводов (N – нейтраль, L – фаза, L2 – выход на лампочку):
Разводка силового модуля выполнена качественно. Силовые дорожки достаточной ширины для управления нагрузкой до 10А.
Фото платы управления:
Отключение пульта 433МГц:
Необходимо удерживать кнопку на выключателе пока не прозвучит двойной сигнал и не отпуская кнопки нажать кнопку на пульте. После этого пульт будет отвязан от выключателя.
Прошивка выключателя
Выключатель собран на модуле TYWE3S. Для подключения его к адаптеру USB используются выводы Tx, Rx, GND и 3.3V и вывод GPIO0. Отдельного разъема для подключения нет, пришлось припаиваться напрямую к WIFI модулю. Не забываем, что вывод Rx платы выключателя припаивается к Tx USB адаптера, а Tx выключателя к Rx USB адаптера. Вывод GPIO0 – на время прошивки необходимо соединить с GND.
Перед тем как сменить оригинальную прошивку не забудьте ее сохранить. Как это сделать описано здесь.
ПРОФИЛЬ ESPHOME И ЕГО ОПИСАНИЕ
При включении реле выключены. Кнопками или через веб интерфейс или из меню Home Assistant можно включить-выключить реле. Управление пультом RF при смене прошивки не меняется и работает при любой прошивке.
В прошивке есть сенсоры, отображающие уровень сигнала WIFI, время работы, состояния реле и светодиода и дата последней перепрошивки. Также есть доступ к к выключателю по вебу используя его IP адрес:
Используемые GPIO AODU:
Профиль для ESPHome:
Добавляется в Home Assistant через меню Настройки-Интеграции:
Ссылка на модуль в магазине BangGood: Aodu Tuya Smart Life EU 433Mhz 1 Gang WIFI Light Switch
Данные со страницы магазина:
Характеристики:
• Напряжение питания: переменное 90-250В
• Максимальный ток: 10А/канал
• Максимальная мощность: 1000Вт/канал
• Частота пульта: 433 МГц
• Стандарт беспроводной связи: WiFi 2.4G
• Протокол безопасности: WPA-PSK / WPA2-PSK
• Материал корпуса: PC V0 огнеупорный + закаленное стекло
• Размер: 86 * 86 * 35 мм
• Максимальная мощность: светодиодные лампы (300 Вт), лампы накаливания (1000 Вт)
• Нагрузка: лампы накаливания, энергосберегающие лампы, светодиодные лампы и т. д.

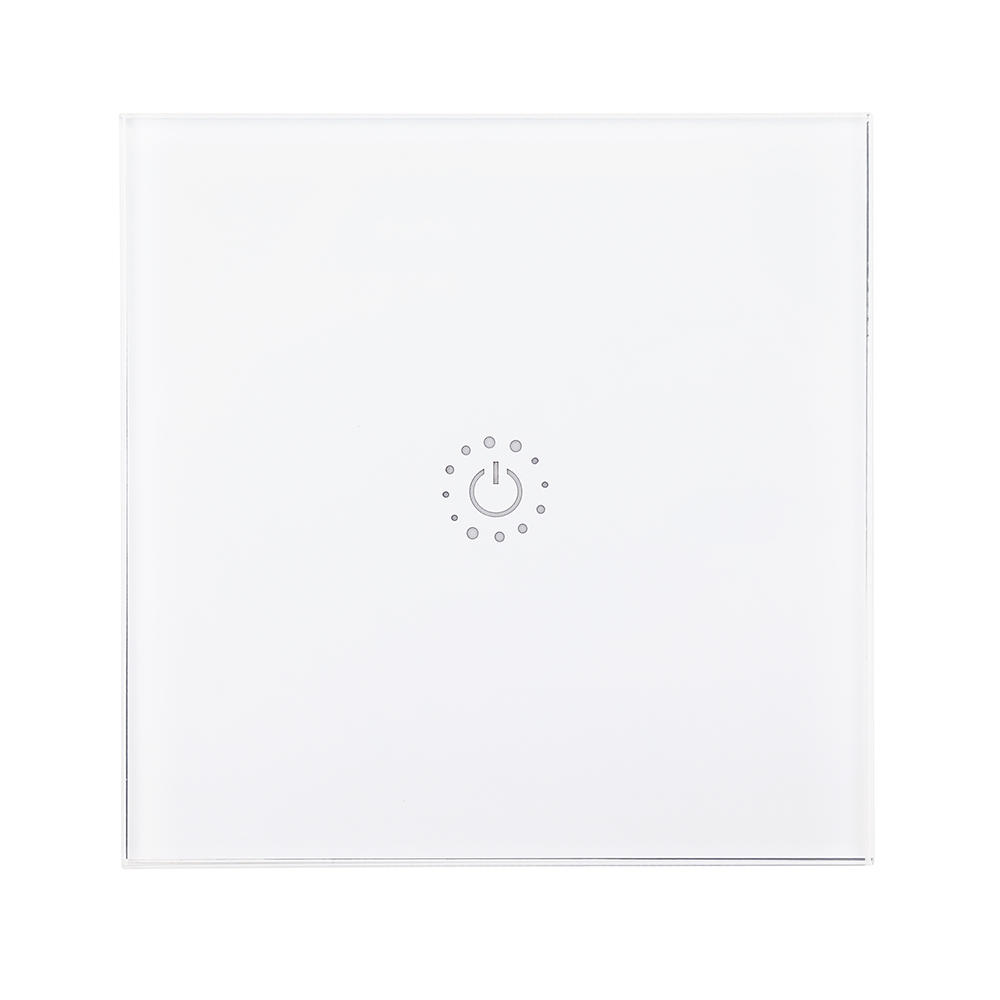

Рисунки из описания:
Подробные фото выключателя Aodu
Дальше привожу несколько фотографий упаковки, выключателя и платы крупным планом для того, чтобы можно было лучше идентифицировать модуль. Т.е. если есть такая же плата – то прошивка, приведенная ниже, должна подойти.
Коробка отличается от той, которая на фото с магазина. На самом деле она белая на которой спереди указано что это сенсорный смарт-выключатель:
На обратной стороне QR код для скачивания Smart Life App и наклеен артикул SKU:
На торце коробки еще одна наклейка:
Внутри коробки выключатель, два винта и небольшая инструкция:
Вид с обратной стороны передней стеклянной панели:
На обратной стороне подключения видно винты для подключения проводов (N – нейтраль, L – фаза, L2 – выход на лампочку):
Разводка силового модуля выполнена качественно. Силовые дорожки достаточной ширины для управления нагрузкой до 10А.
Фото платы управления:
Подключение пульта 433МГц:
Необходимо удерживать кнопку на выключателе пока не прозвучит одиночный сигнал и не отпуская кнопки нажать кнопку на пульте. После этого данной кнопкой пульта можно включать-выключать нагрузку выключателя.Отключение пульта 433МГц:
Необходимо удерживать кнопку на выключателе пока не прозвучит двойной сигнал и не отпуская кнопки нажать кнопку на пульте. После этого пульт будет отвязан от выключателя.
Прошивка выключателя
Выключатель собран на модуле TYWE3S. Для подключения его к адаптеру USB используются выводы Tx, Rx, GND и 3.3V и вывод GPIO0. Отдельного разъема для подключения нет, пришлось припаиваться напрямую к WIFI модулю. Не забываем, что вывод Rx платы выключателя припаивается к Tx USB адаптера, а Tx выключателя к Rx USB адаптера. Вывод GPIO0 – на время прошивки необходимо соединить с GND.
Перед тем как сменить оригинальную прошивку не забудьте ее сохранить. Как это сделать описано здесь.
ПРОФИЛЬ ESPHOME И ЕГО ОПИСАНИЕ
При включении реле выключены. Кнопками или через веб интерфейс или из меню Home Assistant можно включить-выключить реле. Управление пультом RF при смене прошивки не меняется и работает при любой прошивке.
В прошивке есть сенсоры, отображающие уровень сигнала WIFI, время работы, состояния реле и светодиода и дата последней перепрошивки. Также есть доступ к к выключателю по вебу используя его IP адрес:
Используемые GPIO AODU:
Профиль для ESPHome:
esphome: name: aodu_1ch platform: ESP8266 board: esp01_1m wifi: ssid: "dream2" password: "********" # Static IP manual_ip: static_ip: 192.168.1.130 gateway: 192.168.1.1 subnet: 255.255.255.0 # Enable fallback hotspot (captive portal) in case wifi connection fails ap: ssid: "Aodu 1Ch Fallback Hotspot" password: "********" captive_portal: # Enable logging logger: # Enable Home Assistant API api: password: "********" ota: password: "********"web_server:port: 80
binary_sensor: - platform: gpio pin: number: GPIO5 mode: INPUT_PULLUP inverted: True name: "Aodu 1" on_press: - switch.toggle: relay_1 switch: - platform: gpio name: "Aodu Relay 1" pin: GPIO15 id: relay_1 sensor: # WiFi Signal Sensor # Датчик отображающий уровень сигнала Wifi - platform: wifi_signal name: "Aodu Signal" update_interval: 60s # Uptime Sensor # Датчик отображающий время работы - platform: uptime name: "Aodu Uptime" text_sensor: # Version Text Sensor # Датчик отображающий версию прошивки - platform: version name: "Aodu ESPHome Version"
Добавляется в Home Assistant через меню Настройки-Интеграции:
А как Вы определяли нужный GPIO?
ОтветитьУдалитьОбычно ищу данные устройства в других прошивках (например Tasmota) и беру данные оттуда.
УдалитьЕсли это невозможно - то сначала внимательно рассматриваю плату и смотрю какие GPIO задействованы. Потом пробую задать в прошивке сначала эти выводы как сенсоры(binary_sensor) и смотрю какие отзываются на нажатия, потом как выключатели (switch) и так же смотрю какие срабатывают.
