DYI Как сделать телевизор своими руками

В данной статье я расскажу как сделать телевизор своими руками из TV контроллера и старой TFT матрицы.

Мне понадобились:

а) Матрица SAMSUNG LTN154AT07-T01 и даташит на нее. Купил б\у сайте prom.ua (украинский аналог Aliexpress) за 140грв (100грв.+40грв. доставка). Это около $5

б) Плата ТВ контроллера и прошивки для нее. Я использовал V56 Universal LCD TV Controller Driver Board с магазина Banggood. С поинтами мне обошлась в $12.42
Прошивки для нее лежат здесь

в) LVDS кабель с ebay за $0.88

г) Кнопки управления с ebay за $1.43

д) Инвертор подсветки с ebay за $2.04

е) Блок питания 12В 3А c ebay за $4.49

ж) Два динамика с GearBest за $2.90 (с поинтами)

Итого:  $27.12


               В плате инвертора отключаю сигнал ADJ, а в шлейфе LVDS первый пин питания (оставляю просто их висеть в воздухе). Так как у меня инвертор на 2 лампы, а в подсветке матрицы только одна – заглушаю выход на вторую лампу резистором. На плате контроллера выставляю питание матрицы 3.3В, заливаю прошивку 1280х800 6bit 1 ch и соединяю это все по схеме:

После подключения убеждаюсь, что все работает:


      Дальше немного теории о том, что это собой представляет и как можно использовать то, что есть:

Плата контроллера имеет следующие разъемы:

a) Разъем питания служит для подключения внешнего блока питания 12В и током 2-5А (24-60Вт). Потребляемая мощность зависит от используемого дисплея и его подсветки.

b) Разъем для подключения инвертора подсветки:
         Дополнительно хотелось бы остановиться на регулировке яркости ADJ. В зависимости от типа матрицы кроме аналоговой регулировки яркости (A_DIM), где яркость зависит от напряжения, бывают и регулировки ШИМ (P_DIM), где яркость зависит от ширины импульсов. Кроме того, каждый из этих способов регулировки может иметь прямую регулировку (это когда максимальное напряжение регулировки (или максимальная ширина импульса для ШИМ)) соответствует максимальной яркости и обратную - когда максимальное напряжение (ширина импульса) соответствует минимальной яркости.

с) Разъем для подключения клавиатуры и порта ИК.

d) Разъем для подключения матрицы LVDS представляет собой коннектор 2х15пин с расстоянием между пинами 2мм. Распайка у всех контроллеров одинаковая и выглядит следующим образом:

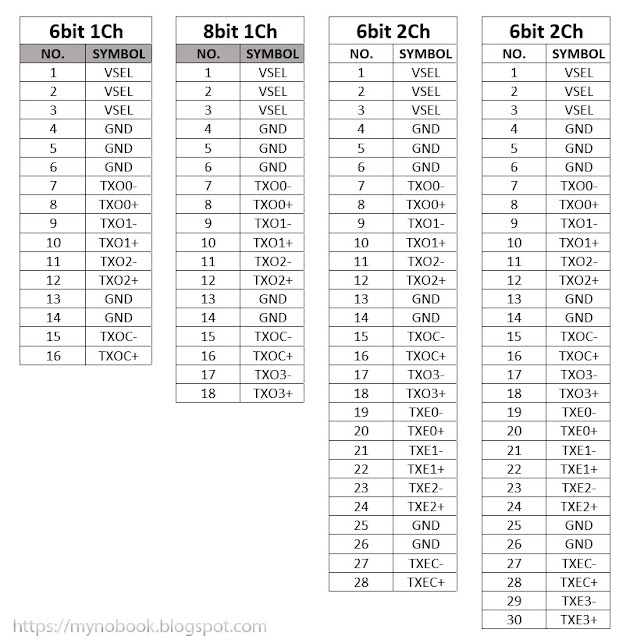

 В зависимости от разрядности и битности матриц не обязательно задействовать все 30 пинов, для 6 бит 1 канал достаточно 16, для 8 бит 1 канал - 18 и т.д.:

Немного о том, как подобрать матрицу:

                По типу  подключения матрицы бывают с  интерфейсом LVDS, eDP, MIPI, TTL и RSDS. Идеально подойдут матрицы с LVDS интерфейсом (6-8 каналов, 1-2 бита), из-за простоты подключения. Обязательно альбомной ориентации, портретные не подойдут.
                Т.е. при поиске объявлений по продаже матриц нужно обязательно убедиться, что в интернете есть на нее datasheet и после этого название матрицы вбить на сайте http://www.panelook.com и убедиться что матрица имеет альбомную ориентацию (например 1280х800, а не 800х1280) и тип интерфейса LVDS.
                 Примерно так, как для моей матрицы LTN154AT07-T01:

     Дальше нужно подобрать инвертор подсветки.

Смотрим на http://www.panelook.com:

В данной матрице установлена 1 лампа CCFL, значит необходим инвертор на 1 лампу:

Если у Вас другая матрица – можете подобрать себе инвертор на 2 или 4 лампы:

      LVDS кабель одновременно самая простая и самая сложная для начинающих вещь. Дело в том, что универсальных кабелей нет и в разных матрицах, даже с одинаковой канальностью и битностью разная распиновка. Необходимо смотреть даташиЭтомт на матрицу все проверять и самим собирать соответствующую распиновку. В моем случае это выглядит так:

      Проверку нужно делать обязательно, т.к. в 1й вывод в кабеле подключен к в контроллере к «плюсу» питания, а в дисплее к «минусу» (общему проводу). Если его не отключить – будет КЗ. Остальные все выводы совпали.

     На этом пока все. Если будут адекватные вопросы - пишите в комментариях, постараюсь ответить или дополнить статью.

     Удачи всем!
