Прошивка в Attiny85 загрузчика Micronucleus и превращение ее в Digispark

    В этой статье я подробно опишу, как прошить загрузчик в Attiny85 или Attiny45 и таким образом превратить их в Digispark, небольшую Arduino-совместимую плату. Идея и ПО взяты с сайта www.hackeduca.com.br.

   Для этого мне понадобились:

1) Плата Arduino Uno, Mega или Nano

2) Отладочная плата для Attiny

3) Перемычки

4) Макетная плата (необязательно)

Чтобы сделать из Arduino программатор ISP необходимо:

а) В программу Arduino IDE (я использовал версию 1.8.5) нужно загрузить скетч ArduinoISP, для этого открыть Файл/Примеры/11.ArduinoISP/ArduinoISP

б) Подключить к компьютеру свою плату Arduino и в программе Arduino IDE выбрать настройки, соответствующие Вашей плате:

в) Выполнить загрузку скетча, нажав кнопку «Загрузка»

г) Убеждаемся, что загрузка прошла успешно и закрываем программу Arduino IDE. Она нам больше не понадобится.

     Далее нужно подключить к нашему Arduino-программатору ISP пока еще непрошитый микроконтроллер Attiny85:

Нумерация выводов и краткое описание Attiny85

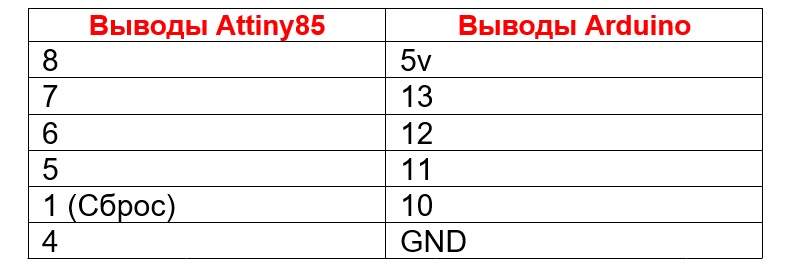

Схема подключения Attiny85 к Arduino-программатору:

Я обошелся без макетной платы и использовал вместо нее отладочную плату, прозвонив дорожки тестером.

Подготовительные работы закончены и далее приступаем к загрузке загрузчика:

1) Скачиваем и запускаем FlashBootloader_HackEduca_V2.0 с официального сайта разработчика. Если по какой-то причине не получиться скачать, на всякий случай выложил тут
2) Выбираем порт, к которому подключен наш Arduino-программатор:

3) Выбираем модель используемой «тиньки». Поддерживаются Attiny45 и Attiny85:

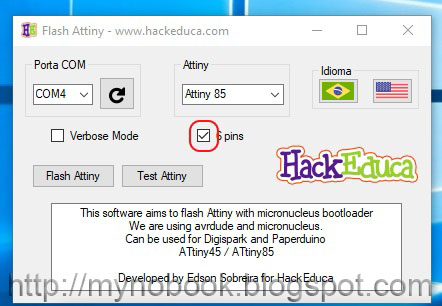

4) Выбираем сколько выводов можно будет использовать в Attiny. При выборе «6 pins» (1) вывод 5 (Reset) используется как обычный вывод.


5) Соглашаемся с предупреждением (2) о том, что после этого вернуть микроконтроллер на прошивку с выводом сброса можно только через 12-вольтовый программатор.

6) Выбираем режим подробного отчета прошивки Attiny (Verbose Mode)

7) Дожидаемся окончания прошивки:

Наша плата Digispark готова. Отключаем ее от программатора.

Проверяем работоспособность:

      Если при подключении платы к компьютеру в диспетчере устройств Вы видите следующую картинку:

   Тогда скачиваем и устанавливаем драйвера для Digispark bootloader.  Лежат они тут и тут.

     При корректно установленных драйверах в диспетчере устройств при подключенной плате должно быть следующее:

Как залить скетч в Digispark с программы Arduino IDE я описывал ранее в этой статье.
Всем удачи!
