Идеи для создания светодиодных светильников DIY

    Каталог идей для самостоятельного создания светодиодных светильников. В данной статье собраны варианты модернизации светильников, основанные на опыте пользователя Четланин с форума taker.im. Дальше очень коротко - только картинки и минимум комментариев автора или описания:

Идея 1:

1 - Драйвер на 300ма хотя должен быть на 350ма.
2 - Провел замеры, мощность потребления матрицы составило 8,25Вт.
3 - Цвет свечения на мой взгляд не желтый как у лампы накаливания но и не белый как у ламп дневного света.
3 - Изначально стояла лампа в светильнике энергосберегающая на 20W. Провел замер по центру помещения - 56 лк.
4 - После установки светодиодной матрицы в светильник. Уровень освещенности в той же точке составило 65 лк. так как угол светового потока ограничен у светодиода. Если чуть наклонить то получаем почти 85-100 лк.
        Но в любом случае уровень освещения заметно поднялся да и экономия по потреблению электроэнергии небольшая но все же есть!

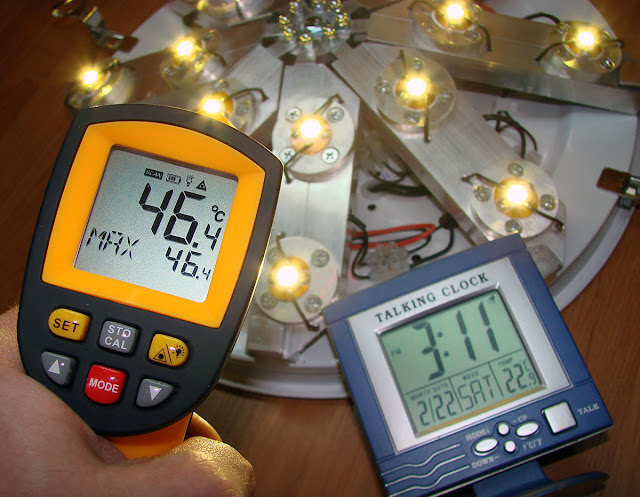

        Через час работы радиатор нагрелся до 65гр.
        Драйвер залит, так что заглянуть внутрь мне не удалось.

        Есть один недостаток, если в выключателе встроена подсветка, то при выключении. Светодиод начинает каждые 2-3 секунды подмигивать. Особенность работы данного драйвера.

Идея 2:

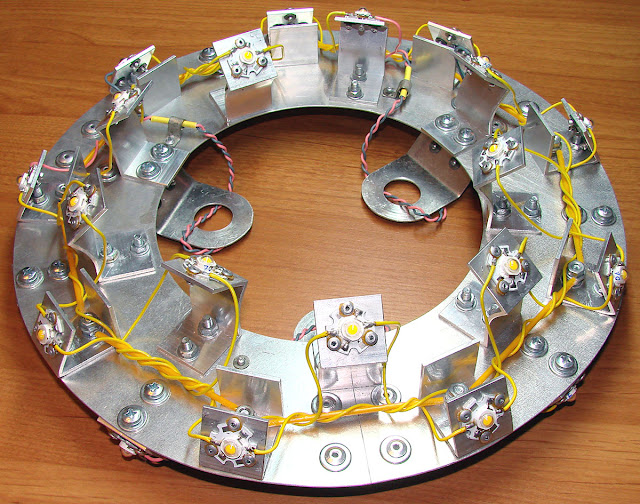

   Светодиоды по 3W каждый, общее количество - 50 штук.
Драйвера для светодиодов, количество - 5 штук.
Провел небольшую проверку и сортировку светодиодов по параметрам.

     Изначально хотел поставить вместо потолочного светильника с тремя лампами по 20W. К сожалению этот светильник с двумя включенными лампами по уровню освещения комнаты даже на глаз без прибора превосходит мой светодиодный светильник. Это факт! Старый светильник даёт уровень освещения в комнате 19м2 по углам 55-33-44-66 лк а в центре 185 лк. К тому же потолок равномерно освещен без затемнения!!! Мой новый создает не большое затемнение на потолке и ЯВНО ниже уровень лк! Так что его прямая дорога на лоджию  .

   Я малость огорчен  но будем думать как все сделать проще и без темных пятен на потолке. Далее чтобы светильники отвечали санитарным нормам по уровню освещения в бытовых помещения! А не сидеть в полумраке успокаивая себя словами что точно светло  и это мне не кажется

Идея 3:

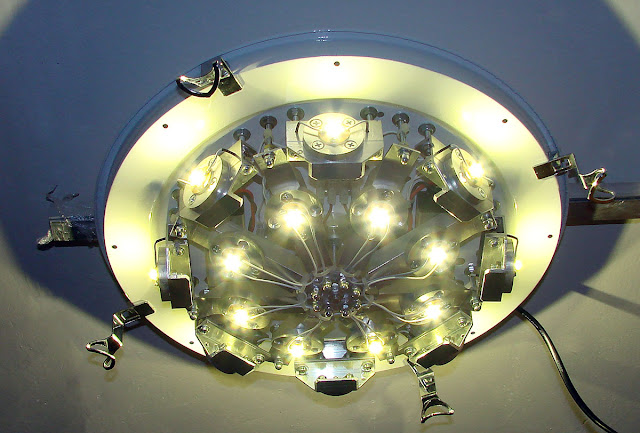

    Новый светильник подвешен ниже потолка на 3 см. из-за этого вокруг него есть небольшая тень.
По крайней мере мне удалось полностью исключить затемнение на потолке.
    Но все равно есть заметное на глаз не равномерность освещения.
Ниже привожу замеры освещения в помещении 19м2 заставленной мебелью.

   Красные цифры означают уровень освещения в лк. на старом светильнике при включенных сразу трех лампах (энергосберегайках по 20W) с 10 минутным прогревом.

    Рядом зеленые цифры означают уровень освещения в лк. светодиодного светильника в сборе! Замеры проводил ночью чтобы исключить посторонние источники света.

Идея 4:

Сегодня утром начал и сегодня же закончил. Как то все быстро получилось начиная с демонтажа старого и переделки его с установкой на место. Заодно успел сфотографировать и замерить уровень освещения. Замеры проводил в небольшом помещении с двумя разными светорассеивателями и без него.

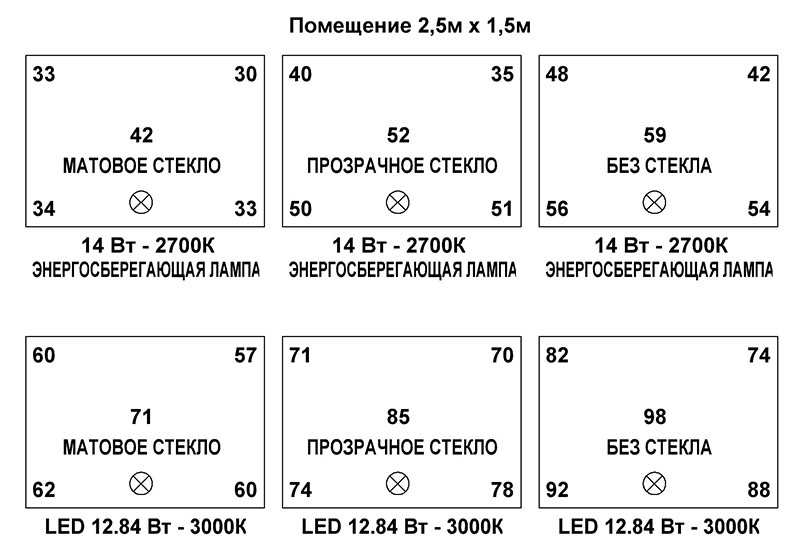

Лампа энергосберегайка 14 Вт 2700К центр помещения - 59 лк.
Читать дальше:http://www.taker.im/phpBB2/topic/159584-светодиодная-матрица-на-10w/page__st__60

Лампа энергосберегайка 14 Вт 2700К центр помещения - 42 лк.

Лампа энергосберегайка 14 Вт 2700К центр помещения - 52 лк.

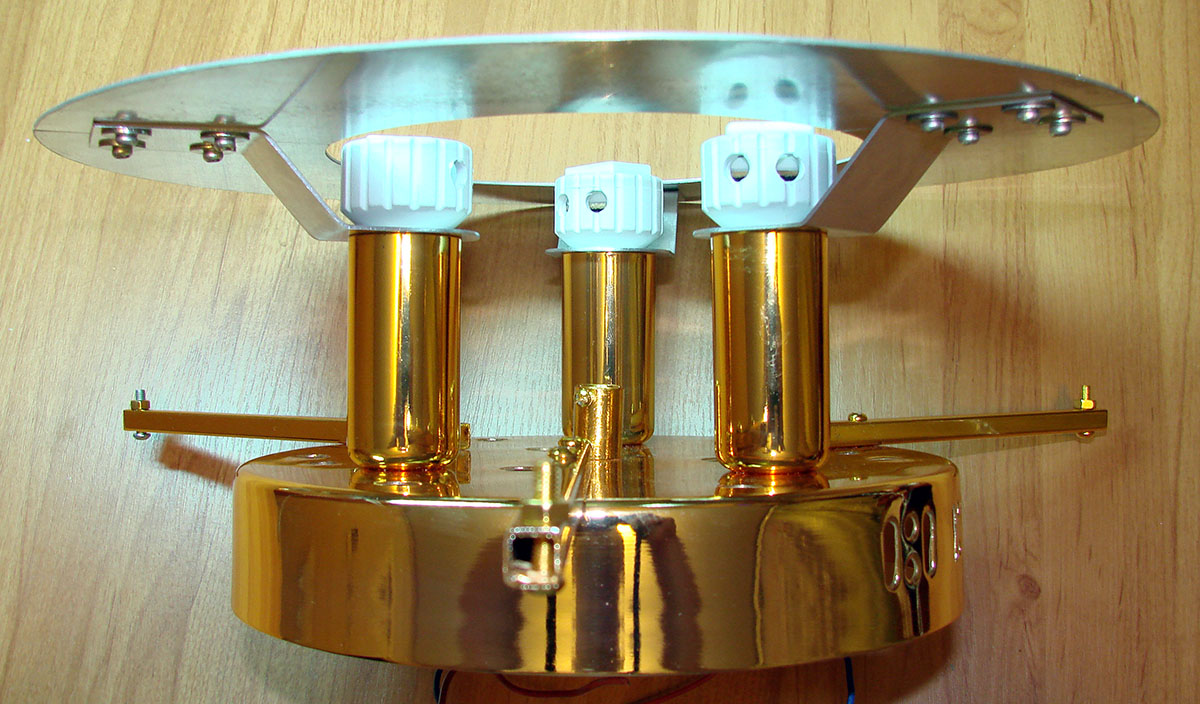

    Вот моя модернизация светильника - установил 6 штук светодиодов.

В результате общая мощность потребления всех установленных светодиодов составило - 12.84 Вт.

Светодиоды 12.84 Вт 3000К центр помещения - 98 лк.

Светодиоды 12.84 Вт 3000К центр помещения - 71 лк.
Читать дальше:http://www.taker.im/phpBB2/topic/159584-светодиодная-матрица-на-10w/page__st__60

Светодиоды 12.84 Вт 3000К центр помещения - 85 лк.
Читать дальше:http://www.taker.im/phpBB2/topic/159584-светодиодная-матрица-на-10w/page__st__60

Вот тут более понятней как мне кажется:

    Первое впечатление при включении его на рабочем столе разочаровало меня.

Но когда его установил на место я был в восторге!!! Главное что при таком расположении светодиодов нет темных углов!!!

Световой поток практически ровный без темных пятен даже вокруг светильника что оооочень меня обрадовало.

Главное что конструкция получилась на много проще да и крепежа на порядок меньше.

    Да чуть не забыл у энергосберегайки был существенный недостаток. При включении световой поток в среднем был ниже в два раза.

Требовалось ждать пока лампа разогреется в течении минуты и выйдет на свой режим. Что согласитесь не очень удобно каждый раз ждать.

А тут практически сразу на все 100% !!!

Идея 5

       Приступаю к изготовлению нового светильника, после долгих поисков нашел подходящий и НЕСТРАШНЫЙ светильничек на потолочек

      Удаляем все потроха, оставляем только нужное. Драйвер для светодиодов мы аккуратно как всегда вскрыли молоточком 400 гр. тюк по коробочке.

      А в коробочке обычный диодный мост с конденсатором - хлам сразу в ведро! Соврал, диоды выпаяли и конденсатор в хозяйстве все пригодиться

 Вроде все закрепил, распаял, проверил монтажку.


Как мы видим на экране осцилографа уровень напряжение 2,96V * 10 = 29,6V * (приблизительно на 0,580A общий ток потребления диодов) = получаем минимум 16 W.

   Что то же не плохо. Все это очень грубо и без детального анализа сигнала и тока.

   Главное обратите внимание на верхнею линию она почти ровная!!! Главное нет провалов напряжения с частотой сети или ещё хуже половинки полупериодов!!!
