Решил я модернизировать свой магнитофон Маяк 233 так, чтобы он помимо (точнее вместо) аудиокассет мог воспроизводить музыку с флешки или SD карты, кроме этого был bluetooth колонкой для телефона и чтоб через него можно было слушать FM радиостанции.
Для этого был выбран DIY HC-M017 MP3 / WMA Decoder Board with Bluetooth/Radio/Record на сайте магазина Tinydeal.com. На момент написания статьи в этом магазине на данную плату была самая дешевая цена, всего 10.99$.
Плата пришла в обычном "пупырчатом" пакете, без какой либо документации.
Только плата и пульт. И все... Без проводов, без инструкций. Правда порадовало, что разъемы подписаны, хотя и с обратной стороны (со стороны пайки).
Из описания магазина (с моим переводом и комментариями):
Support recording - поддержка записи. Имеется ввиду запись с внешнего микрофона на SD карточку или флешку
Support outside signal switch directly - Поддержка сквозного канала AUX. Другими словами возможно подключить данную плату в устройства не имеющие отдельного НЧ входа простов включив ее в разрыв перед УНЧ.
Support Bluetooth3.0 EDR - заявлена поддержка Bluetooth3.0 EDR. С моим телефоном Motorola MOTO G (Bluetooth 4.0) соединяется в качестве внешней Bluetoot колонки нормально.
Support USB / SD / Bluetooth / FM / LINE switch automatically - автоматическое переключение между режимами USB / SD / Bluetooth / FM / LINE. Заметил только что автоматически переключается в нужный режим при подключении USB-флешки или SD карты.
Module containing MP3/WMA decoding chip songs - встроенный чип для декодирования MP3/WMA файлов
Support USB, SD, MMC card for playback - поддержка воспроизведения аудио с USB носителей и карточек SD и ММС.
Supports FAT16, FAT32 file system поддержка носителей с файловой системой FAT16, FAT32.
Support MP1 Layer3, MP2 Layer3, MP3 Layer3 versions of songs поддержка разных уровней сжатия звука mp3 - MP1 Layer3, MP2 Layer3, MP3 Layer3.
Support 32 - 320kbps MP3 songs Поддержка битрейта от 32 до 320кбит/сек.
Support power and memory function: the song played before the memory power and volume функция запоминания трека при отключении питания: после включения продолжается воспроизведение с того же места (с начала песни).
Material: PCB + Plastic модуль изготовлен из текстолита и пластика
Dimensions (размеры): 81 x 48 x 30 mm
Weight (вес): 37 g
Color (цвет): Black + Blue
Фото декодера
Лицевая сторона:
Обратная сторона:
Пульт:
Рассмотрим разъемы по порядку (по часовой стрелке):
1) Разъем для подключения аудио сигнала от внешнего источника. Как обычно, три вывода - левый канал, правый канал и общий провод.
2) Единственный разъем непонятного мне назначения, один провод общий (земля), второй подписан как "L/R".
3) Место куда припаивается FM антенна (или любой провод, который может нею быть)
4) Разъем для подключения микрофона. Микрофон подключается по двум проводам.
5) Выходной разъем аудио сигнала для подключения внешнего усилителя. Так же три вывода - левый канал, правый канал и общий провод.
6) Разъем для подключения источника питания. Два вывода: 12В и GND.
Расположение разъемов и органов управления на передней панели:
Спереди расположены:
1) Слот для SD (MMC) карты
2) ИК приемник сигнала с пульта
3) Разъем для подключения флешки
4) Кнопки управления.

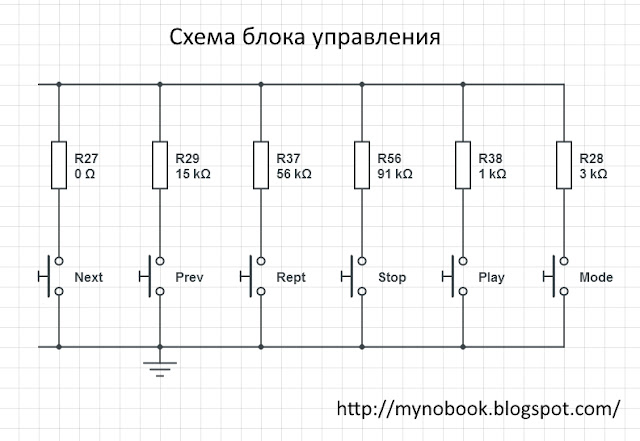

Все кнопки блока управления подключены используя два провода, но через разные сопротивления по схеме:
Т.е. при желании их можно вынести за пределы данной платы и подключить к ней двумя проводами.
Перейдем к блоку питания:
Если внимательно посмотреть, то по питанию него стоит любимая в прошлом всеми радиолюбителями "ЕНКА" - микросхема 7805, включенная по классической схеме:
Таким образом схему можно питать напряжением от 7В и до 16В (16В максимальное напряжение входного электролитического конденсатора).
При необходимости схему можно запитать и от напряжения 5В, подав его на выходной (после 7805 конденсатор).
Немного расстроило изображение на экране данного декодера. Низкая контрастность. Углы обзора плохие, что нибудь можно прочитать только если прямо смотреть на экран. Под малейшим углом уже ничего не видно.
- Возможность питания как от 5В (подав его на выходной после 7805 конденсатор) и от 7В до 12В при питании через разъем.
- Удобное управление, возможность использования всего двух проводов при выносе кнопок.
- Поддержка русских тегов (шрифт хоть и растянут, но отображение исполнителя и названия песни реализовано бегущей строкой)
- Можно использовать в качестве bluetooth-колонки
- Наличие пульта в комплекте
- Как к bluetooth колонке можно подключиться только сразу после включения, пока не выбран другой режим воспроизведения. Если играет, допустим mp3 c флешки - в bluetooth-окружении не виден.
- Отсутствие какой либо документации
И напоследок мой вариант его применения (пока конструирование в процессе):
Для этого был выбран DIY HC-M017 MP3 / WMA Decoder Board with Bluetooth/Radio/Record на сайте магазина Tinydeal.com. На момент написания статьи в этом магазине на данную плату была самая дешевая цена, всего 10.99$.
Плата пришла в обычном "пупырчатом" пакете, без какой либо документации.
Только плата и пульт. И все... Без проводов, без инструкций. Правда порадовало, что разъемы подписаны, хотя и с обратной стороны (со стороны пайки).
Из описания магазина (с моим переводом и комментариями):
Support recording - поддержка записи. Имеется ввиду запись с внешнего микрофона на SD карточку или флешку
Support outside signal switch directly - Поддержка сквозного канала AUX. Другими словами возможно подключить данную плату в устройства не имеющие отдельного НЧ входа простов включив ее в разрыв перед УНЧ.
Support Bluetooth3.0 EDR - заявлена поддержка Bluetooth3.0 EDR. С моим телефоном Motorola MOTO G (Bluetooth 4.0) соединяется в качестве внешней Bluetoot колонки нормально.
Support USB / SD / Bluetooth / FM / LINE switch automatically - автоматическое переключение между режимами USB / SD / Bluetooth / FM / LINE. Заметил только что автоматически переключается в нужный режим при подключении USB-флешки или SD карты.
Module containing MP3/WMA decoding chip songs - встроенный чип для декодирования MP3/WMA файлов
Support USB, SD, MMC card for playback - поддержка воспроизведения аудио с USB носителей и карточек SD и ММС.
Supports FAT16, FAT32 file system поддержка носителей с файловой системой FAT16, FAT32.
Support MP1 Layer3, MP2 Layer3, MP3 Layer3 versions of songs поддержка разных уровней сжатия звука mp3 - MP1 Layer3, MP2 Layer3, MP3 Layer3.
Support 32 - 320kbps MP3 songs Поддержка битрейта от 32 до 320кбит/сек.
Support power and memory function: the song played before the memory power and volume функция запоминания трека при отключении питания: после включения продолжается воспроизведение с того же места (с начала песни).
Material: PCB + Plastic модуль изготовлен из текстолита и пластика
Dimensions (размеры): 81 x 48 x 30 mm
Weight (вес): 37 g
Color (цвет): Black + Blue
Фото декодера
Лицевая сторона:
Обратная сторона:
Пульт:
Схема подключения:
1) Разъем для подключения аудио сигнала от внешнего источника. Как обычно, три вывода - левый канал, правый канал и общий провод.
2) Единственный разъем непонятного мне назначения, один провод общий (земля), второй подписан как "L/R".
3) Место куда припаивается FM антенна (или любой провод, который может нею быть)
4) Разъем для подключения микрофона. Микрофон подключается по двум проводам.
5) Выходной разъем аудио сигнала для подключения внешнего усилителя. Так же три вывода - левый канал, правый канал и общий провод.
6) Разъем для подключения источника питания. Два вывода: 12В и GND.
Расположение разъемов и органов управления на передней панели:
1) Слот для SD (MMC) карты
2) ИК приемник сигнала с пульта
3) Разъем для подключения флешки
4) Кнопки управления.
Все кнопки блока управления подключены используя два провода, но через разные сопротивления по схеме:
Перейдем к блоку питания:
Если внимательно посмотреть, то по питанию него стоит любимая в прошлом всеми радиолюбителями "ЕНКА" - микросхема 7805, включенная по классической схеме:
При необходимости схему можно запитать и от напряжения 5В, подав его на выходной (после 7805 конденсатор).
Немного расстроило изображение на экране данного декодера. Низкая контрастность. Углы обзора плохие, что нибудь можно прочитать только если прямо смотреть на экран. Под малейшим углом уже ничего не видно.
Итак общие впечатления от устройства:
Плюсы:
- Отличное качество звука как с флешки, SD карточки, Bluetooth, так и с FM-радио- Возможность питания как от 5В (подав его на выходной после 7805 конденсатор) и от 7В до 12В при питании через разъем.
- Удобное управление, возможность использования всего двух проводов при выносе кнопок.
- Поддержка русских тегов (шрифт хоть и растянут, но отображение исполнителя и названия песни реализовано бегущей строкой)
- Можно использовать в качестве bluetooth-колонки
- Наличие пульта в комплекте
Минусы:
- "Дешевый" дисплей, низкая контрастность, маленькие углы обзора- Как к bluetooth колонке можно подключиться только сразу после включения, пока не выбран другой режим воспроизведения. Если играет, допустим mp3 c флешки - в bluetooth-окружении не виден.
- Отсутствие какой либо документации
И напоследок мой вариант его применения (пока конструирование в процессе):
